week3

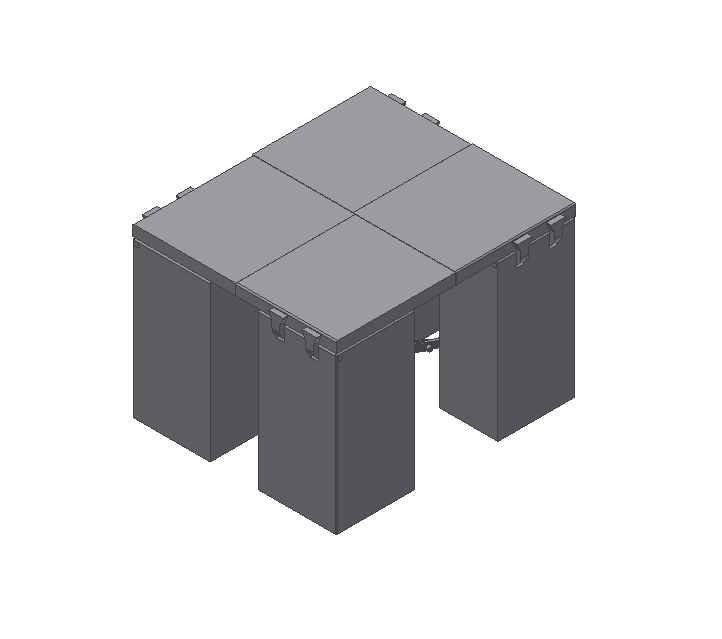

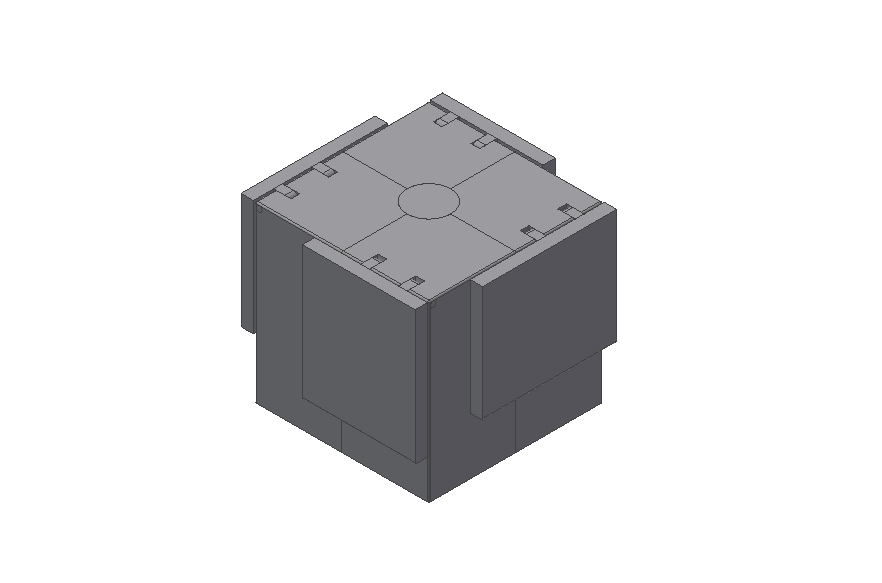

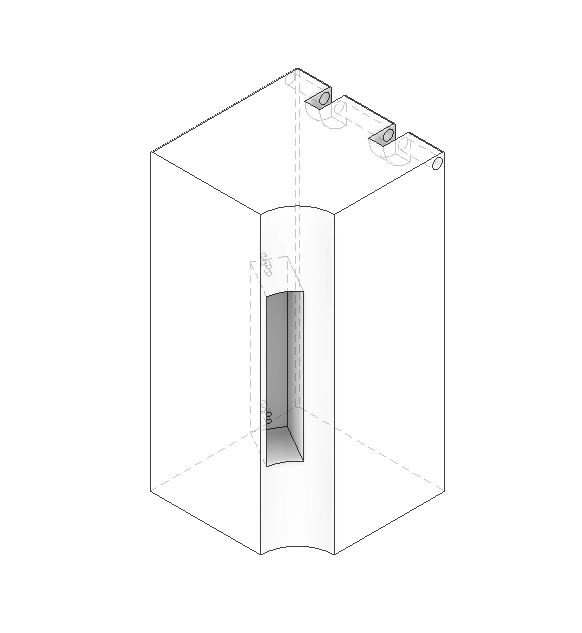

上圖為本次設計結果
經過一周的討論以及想法結合，成品已擬定完成，接著就是建模與組立。
總共有12個零件，以下為各零件之視圖:

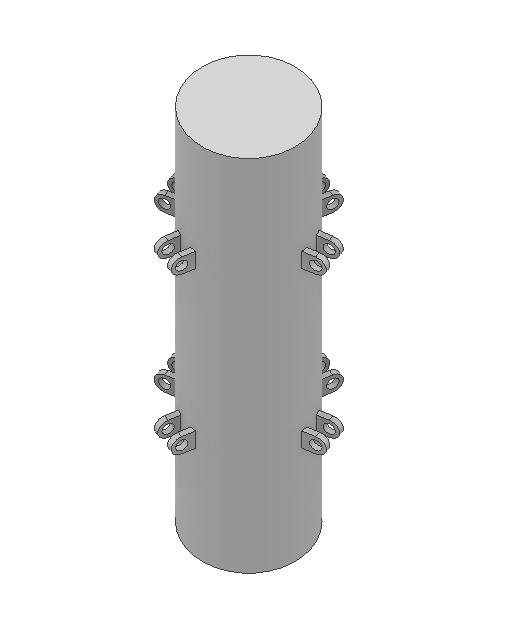

第一件:支架中心

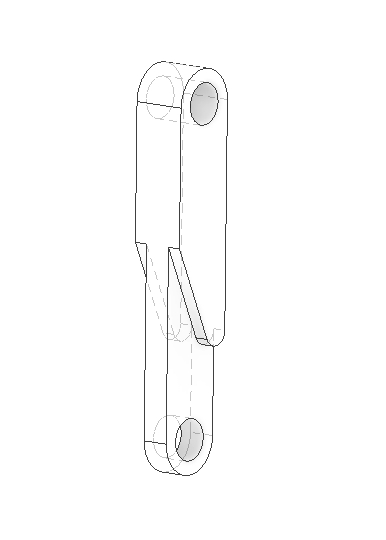

第二件:連桿公件

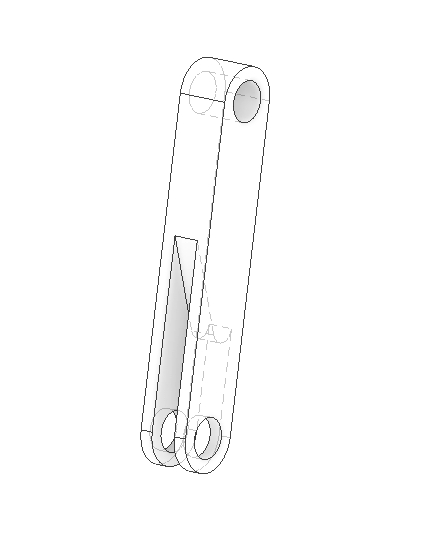

第三件:連桿母件

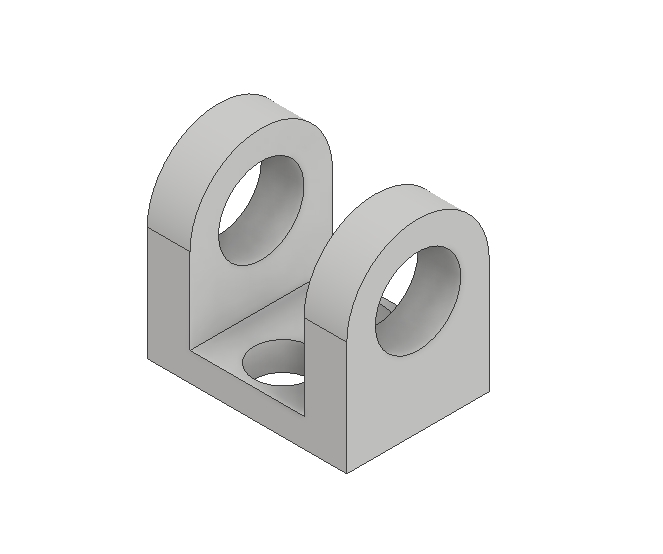

第四件:接頭

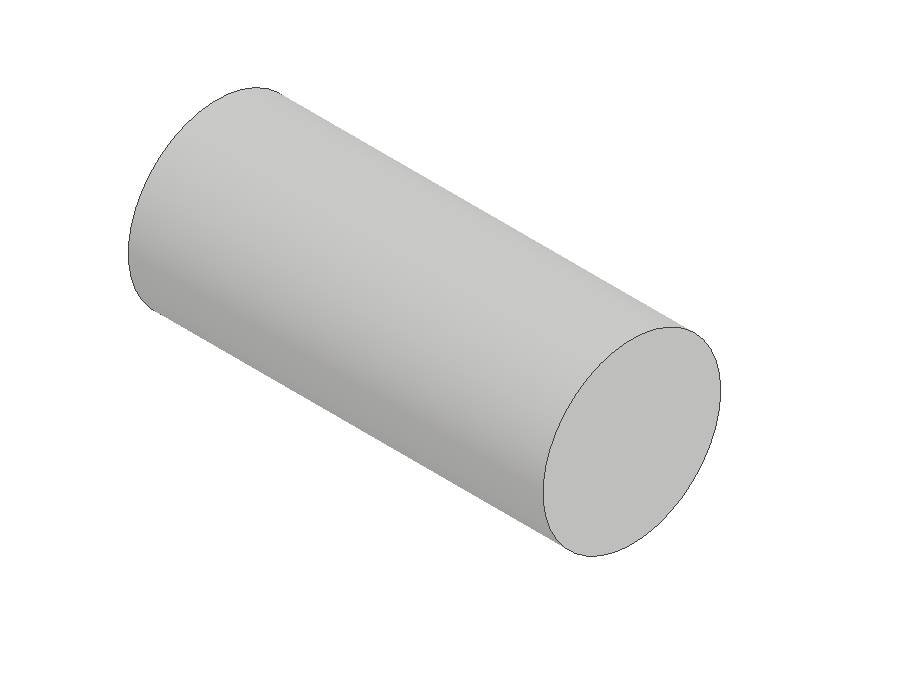

第五件:短銷

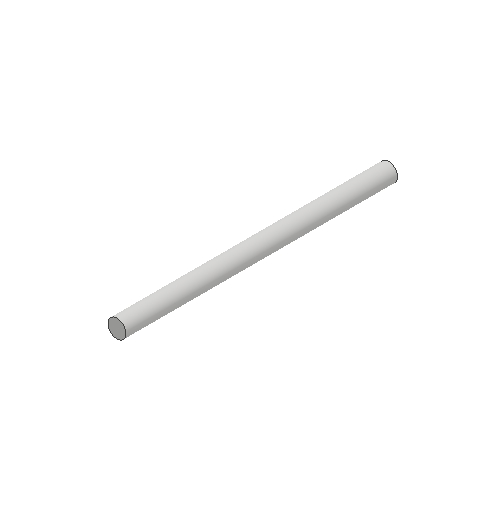

第六件:長銷

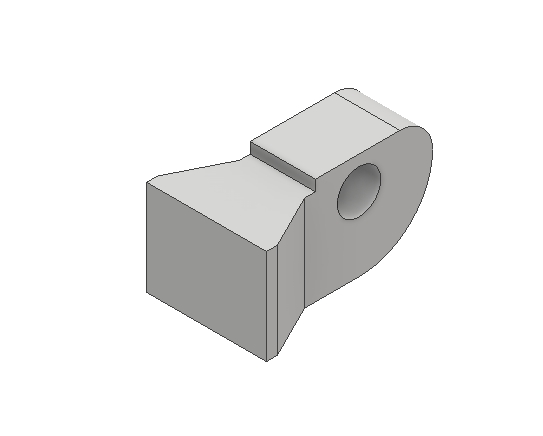

第七件:滑塊

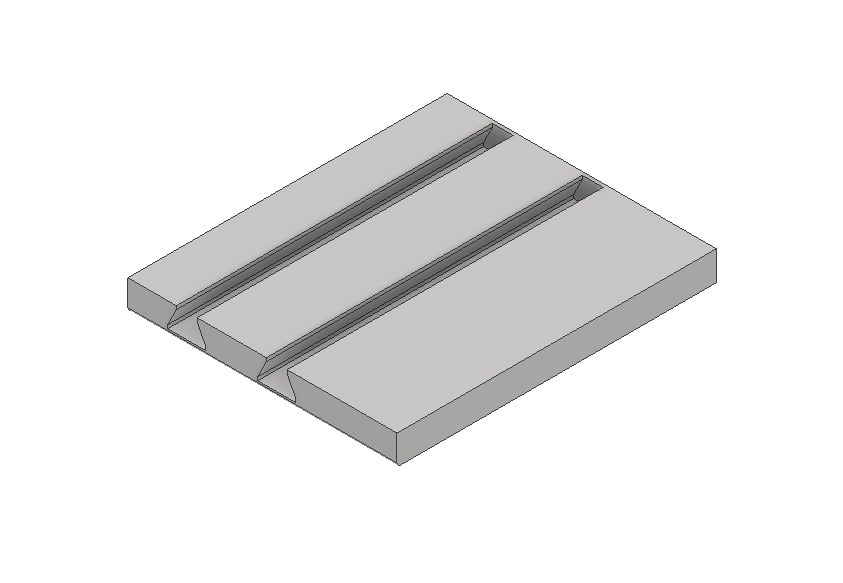

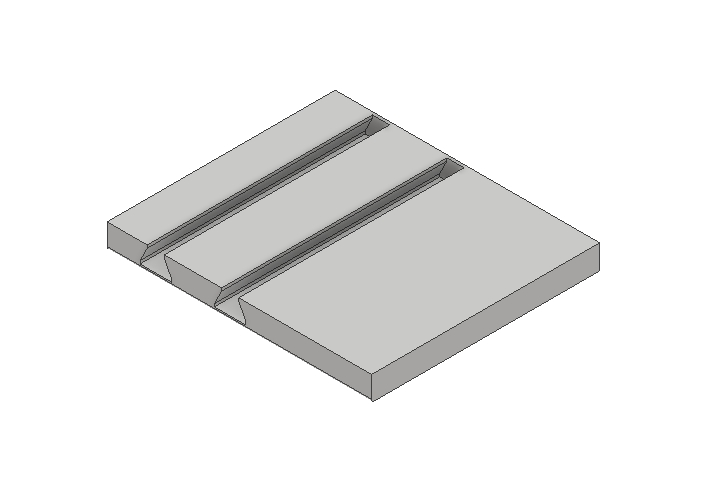

第八件:桌板
第九件:桌板
設計成鳩尾槽的形式

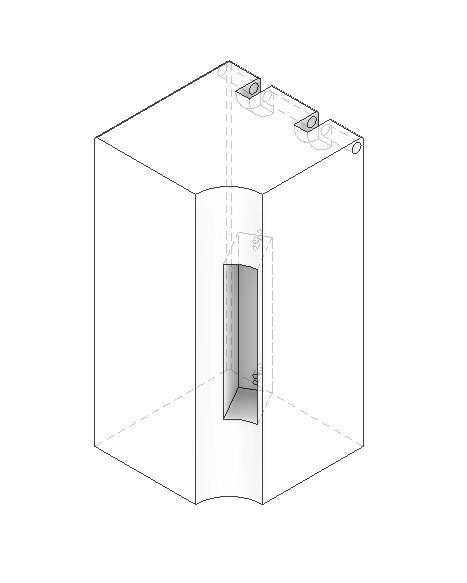

第十件:主樑
第十一件:主樑
第十二件:螺釘(ISO M2x5)

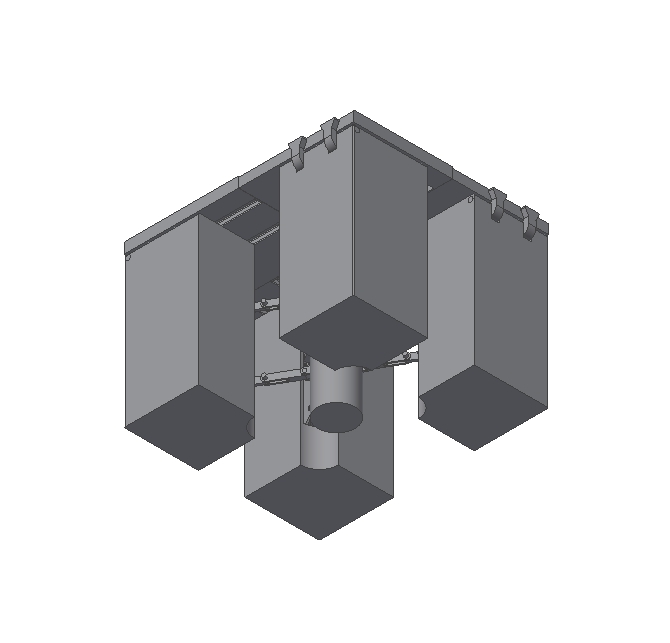

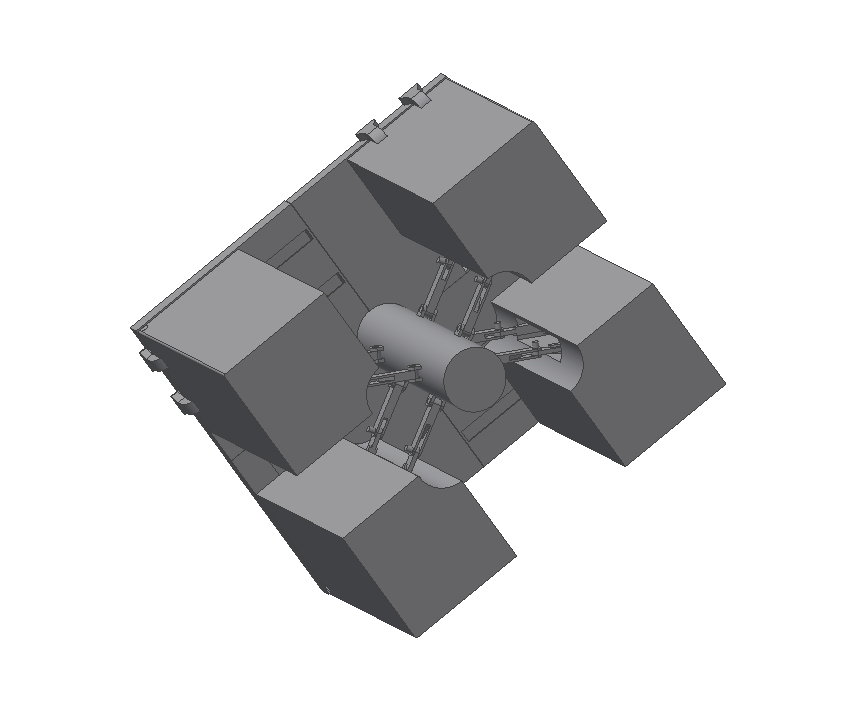

展開後的各個角度:
桌面的拼接方式:
從畫圈處看到，我們以錯開的方式接合

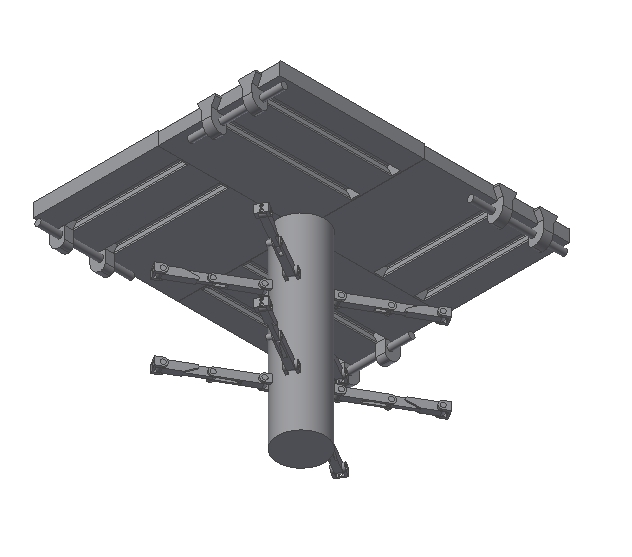

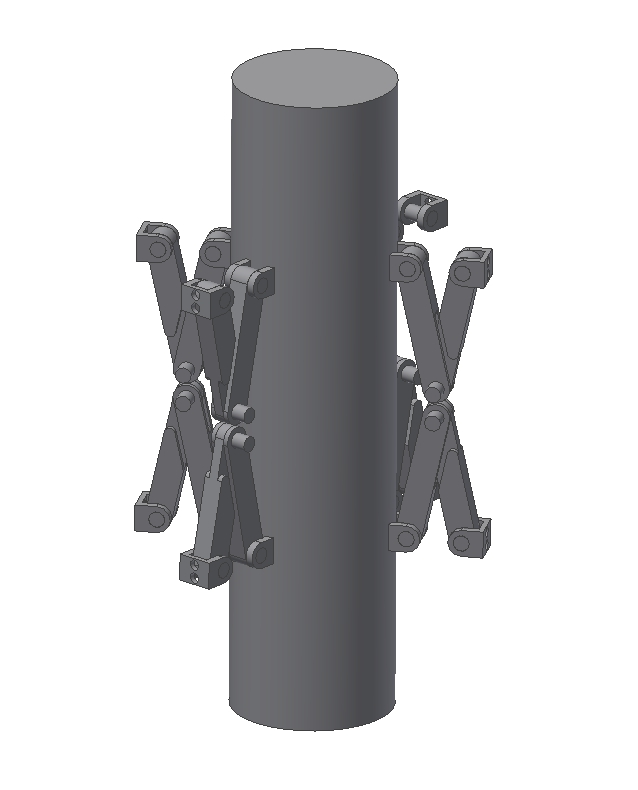

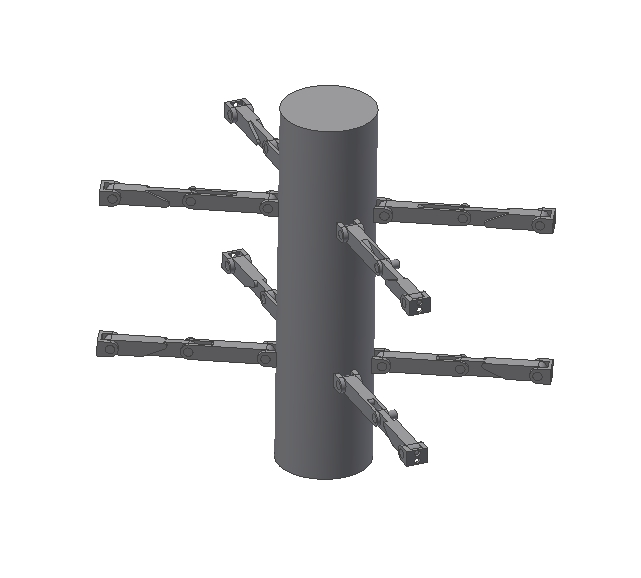

支架合體&展開:
連桿座之間的角度30度和60度，從上視圖看。
